پایدارسازی گود‌های عمیق
کد خبر: 1052930
لینک کوتاه: https://www.Javann.ir/004Puk
تاریخ انتشار: ۰۱ تير ۱۴۰۰ - ۱۸:۳۶

پایدارسازی گود‌های عمیق

محورهای فعالیت و ارائه خدمات شرکت عمرانی مهندسی ایستاسازه در بخش پایدارسازی گودهای عمیق به طور کلی به صورت زیر می باشد:

1) میخکوبی یا نیلینگ (Nailing)

2) مهارگذاری یا انکراژ (Anchorage)

3) ساخت از بالا به پایین یا تاپ دان  (Top & Down Construction)

4) مهار متقابل یا استرات  (Strut)

5) دیوار برلنی (Berlin Wall)

6) سازه نگهبان خرپایی  (Truss Retaining Structure)

7) دیوار دیافراگمی (Diaphragm Pile Wall)

8) سپرکوبی (Sheet Pile)

9) خاک مسلح یا ژئوسنتتیک (Geosynthetict)

10) پایش دیواره های گود (Monitoring)

11) نقشه برداری (Surveying)



در هر یک از روش های فوق بنا به مقتضیات طراحی، عضوی به عنوان دیوار حائل می تواند وجود داشته باشد. این عضو می تواند دیوار دیافراگمی، شمع های بتنی، ستون های تزریق پر فشار (جت گروتینگ) و اختلاط عمقی، شمع های نگهبان فلزی، سپر یا اعضای مشابه باشد. البته در روش میخ کوبی معمولاً از یک لایه بتن پاششی (شاتکریت) به عنوان پوشش استفاده می شود.

دیوارهای مختلف نگهبان هر یک دارای مزایا و محدودیت های ویژه ای بوده که به فرآخور پروژه ها می توان از هر یک یا تلفیق آن ها استفاده نمود.







1) نیلینگ یا میخکوبی خاک (Soil Nailing)

میخ کوبی دیواره ها یا نیلینگ به معنای تسلیح برجای توده خاک موجود با نصب میلگردهای فولادی (Nails) در فواصل نزدیک به هم در یک سطح شیبدار و یا در محل گودبرداری به صورت قائم و با اجرای از بالا به پایین (Top Down Construction)  می باشد. میلگردها معمولاً داخل گمانه هایی که در دیواره خاکی حفاری می شود، قرار می گیرند که به منظور جلوگیری از خوردگی میلگردها و انتقال مناسبتر نیروها بین خاک و میلگرد توسط دوغاب سیمان پر می شوند. روش نیلینگ یک مقطع مسلح پایدار ایجاد می کند که توانایی نگهداری خاک پشت خود را دارد.



روش میخ کوبی در سال ۱۹۶۰ میلادی برای اولین بار مورد بحث و بررسی قرار گرفت. این روش بر اساس روش سیستم مهاربندی و پیچ کردن سنگ ها می باشد. اولین بار این سیستم پایدارسازی برای حفر تونلی در استرالیا در سال ۱۹۶۰ به کار گرفته شد. در این تونل برای پایدارسازی از آرماتور، تزریق دوغاب سیمان و شاتکریت استفاده گردید. در سال های بعد نیز به مرور این روش در سطح جهان گسترش یافت. در ایران نیز استفاده از روش میخ کوبی در سال های اخیر توسعه چشمگیری یافته و یکی از کاربردی ترین روش ها به ویژه در ساخت و سازهای شهری می باشد.

از دیدگاه اصول علمی مطرح در مهندسی ژئوتکنیک، روش نیلینگ به صورت مقاوم عمل کرده و اثر خود را از طریق اندرکنش خاک – میلگرد، حاصل از ایجاد تغییرشکل در خاک اعمال می کند. از این رو استفاده از سیستم نیلینگ در موقعیت هایی که حساسیت به تغییرمکان های ناشی از گودبرداری بالابوده و یا در مجاورت سازه های حساس، قدیمی و فرسوده واقع هستند و یا شامل خاک های نرم و متوسط به لحاظ سختی و مقاومت هستند، به طور کلی توصیه نمی گردد.





2) انکراژ یا مهارگذاری (Soil Anchorage)

اصول اجرای روش مهارگذاری یا انکراژ مشابهت های فراوانی با روش نیلینگ (میخکوبی) دارد. تفاوت اصلی در اعمال نیروی پس تنیدگی برای المان تسلیح می باشد. گام های اجرایی مشابه روش میخکوبی و شامل خاکبرداری مقطعی، حفاری گمانه ها، نصب میلگرد تسلیح، تزریق دوغاب سیمان (در بخشی از طول گمانه)، بتن پاشی و نصب صفحه سر نیل و مهره می باشند. پس از گذشت مدت زمان مناسب جهت عمل آوری دوغاب سیمان، با نصب پایه جک، جک کششی و نیروسنج، نیروی پس تنیدگی تا مقدار مورد نظر طراحی به میلگرد تسلیح و دوغاب اطراف آن اعمال می شود.



3) ساخت بالا به پایین یا تاپ دان (Top – Down Construction)

در روش ساخت بالا به پایین یا تاپ دان به جای احداث سازه نگهبان، خود سازه اصلی از بالا به پایین اجرا و همزمان گودبرداری انجام می گردد. این روش با ایجاد تغییراتی در نحوه طراحی و محاسبات سازه و در اختیار داشتن برخی تجهیزات و امکانات خاص، در ساخت ایستگاه های مترو در اروپا به منظور کاهش زمان و هزینه های اجرائی و کاهش اختلال در ترافیک شهری و زندگی مردم به کار گرفته شد و به دلیل مزایای بالای آن در سال های اخیر در پروژه های بزرگ عملا جایگزین روش ساخت سنتی گردیده است.







4) استرات یا مهارگذاری فشاری خاک (Braced Excavations – Struts)

در روش استرات از مهارهای فشاری جهت انتقال فشار خاک استفاده می گردد. اجزای تشکیل دهنده این سیستم به طور کلی شامل:

دیوار که می تواند از نوع Sheet Pile، دیوار دیافراگمی، شمع های نگهبان فلزی یا بتنی و غیره باشد

اعضای فشاری به نام Strut یا Brace

اعضای واسط بین دیوار و اعضای فشاری که Wale نامیده می شوند.

می باشد.



در این روش فشار خاک از طریق دیوار به Wale و از طریق Wale به Strutها منتقل می شود و در نتیجه Strutها و اتصال آنها بر اساس نیروی فشاری، Waleها بر اساس نیروی برشی و خمشی و دیوار نیز بر اساس نیروهای ترکیبی طراحی می گردد.

در روش مهارگذاری فشاری خاک ابتدا شمع های نگهبان پیرامونی به عنوان دیوار موقت اجرا شده و سپس در هر مرحله از گودبرداری Wale ها اجرا و Strut ها به آن متصل می‏ گردند.



پایدارسازی گود‌های عمیق

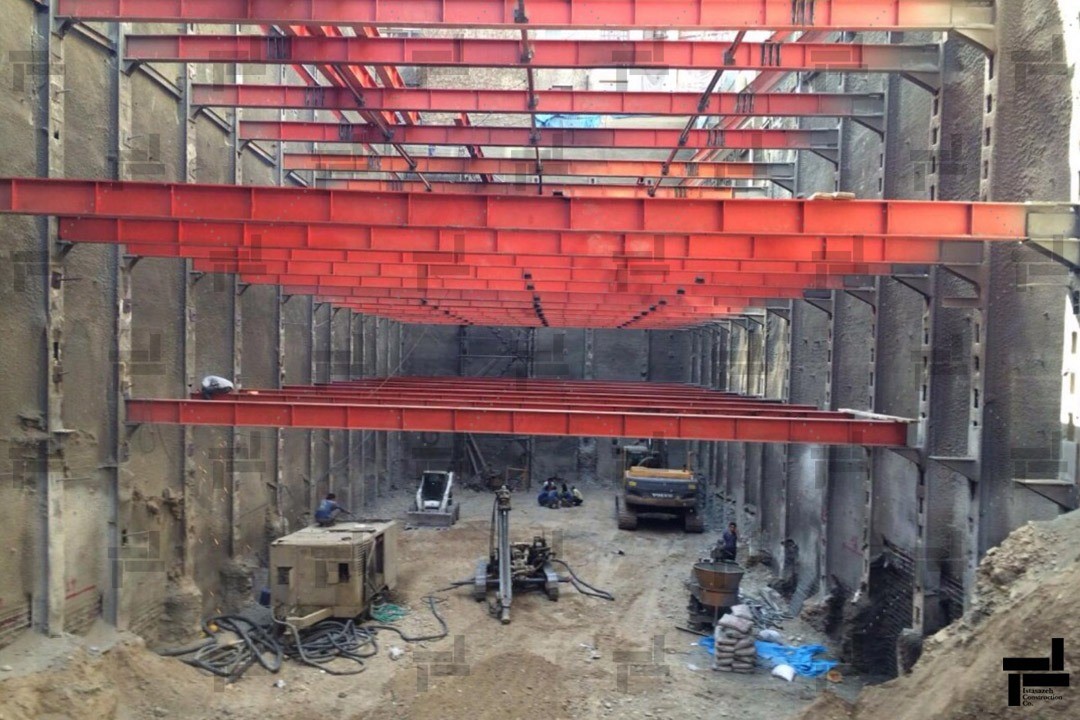

اجرای پایدارسازی گود به روش مهارمتقابل (استرات) – توسط مدیران شرکت ایستاسازه



در این روش می توان از مدل سازی های 2 بعدی یا 3 بعدی استفاده نمود و حالات حدی نهایی و بهره برداری را کنترل و بر اساس نیروهای بدست آمده اعضای سازه ای را طراحی نمود. اعضای سازه ای عموماً فولادی بوده و مطابق آئین نامه های سازه های فولادی طراحی می گردند.



5) دیوار برلنی یا دیوار سولجر پایل (Berlin wall – Soldier Pile and Lagging System)

یکی از روش های پایدارسازی گود روش دیوار برلنی می باشد. این روش در واقع ترکیبی از شمع های بتنی یا فولادی و رویه بتنی (شاتکریت) می باشد.



پایدارسازی گود‌های عمیق

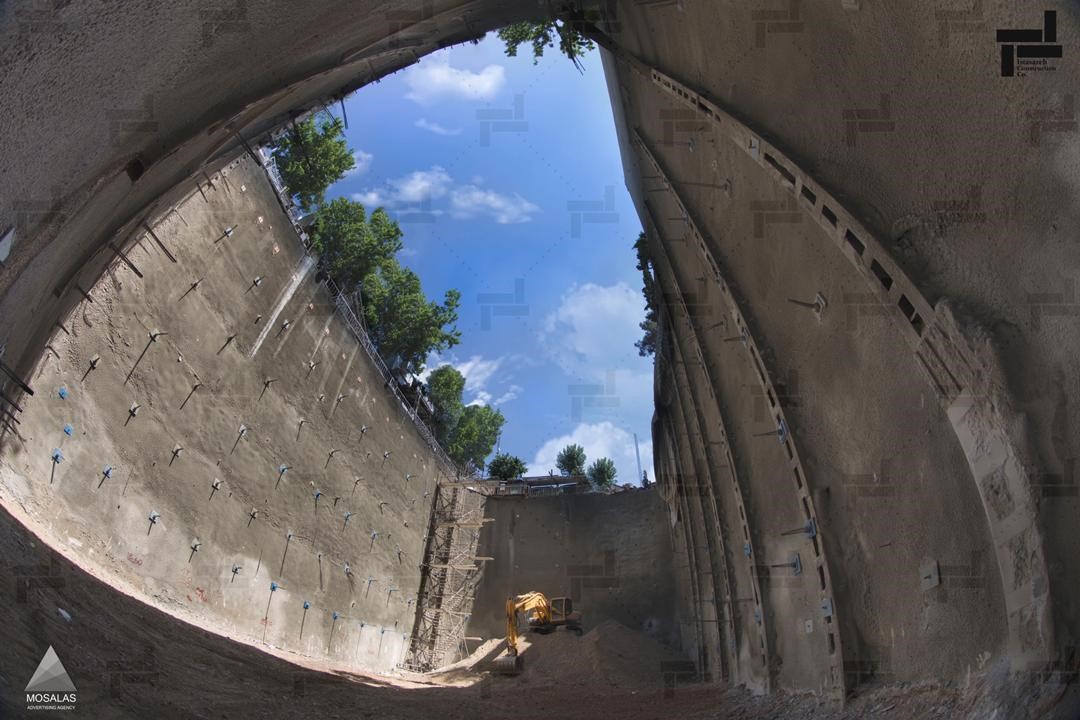

پایدارسازی گود به روش ترکیبی دیوار برلنی و مهارگذاری – شرکت ایستاسازه





6) سازه نگهبان خرپایی (Truss Retaining Structure)

در روش اجرای سازه نگهبان خرپایی که یکی از روش های پایدارسازی گودهای نیمه عمیق است، فشار خاک وارد بر دیواره گود از طریق اعضای افقی و مورب به کف گود منتقل می­ گردد.

اعضای قائم می­ تواند به صورت فلزی یا بتنی باشند. اعضای افقی و مورب خرپا معمولاً به صورت فلزی ساخته می­ شوند.



سازه نگهبان خرپایی مناسب برای گودهای با عمق کمتر از ۱۴ متر و نسبت عرض به عمق گود بزرگتر از پنج هستند. در گودبرداری­ های عمیق­تر تأمین شیب ایمن و محدود نمودن تغییرشکل­ها در حد مجاز دشوار بوده و توصیه می ­شود در صورت امکان از روش­های جایگزین استفاده گردد.

در طراحی کلیات و چیدمان اعضای سازه نگهبان خرپایی، به منظور پیشگیری از بروز پدیده خرابی پیشرونده توصیه می شود که درجه نامعینی سازه تا حد امکان افزایش داده شود.



7) دیوار دیافراگمی یا دیوار دوغابی (Diaphragm walls – Slurry walls)

دیوار دیافراگمی یا دیوار دوغابی یکی از روش های پایدارسازی گودهای عمیق می باشد. در این روش جهت حفاظت از ریزش دیواره گود، دیواره ای بتنی اجرا می گردد. گاهی مواقع جهت پایدارسازی گود از ترکیب روش های دیگر پایدارسازی با این روش استفاده می گردد.





8) سپرکوبی  (Sheet Pile)

سپرکوبی روشی بهینه و مقرون به صرفه نسبت به دیوار حائل بتنی و دیوار بتنی سکانت می باشد. در روش سپرکوبی نیاز به گیرش بتن نیست و می توان گودبرداری را بعد از اتمام کوبش سپرها شروع کرد. بنابراین زمان اجرای پروژه نسبت به روش های مشابه کمتر می باشد.



9) خاک مسلح یا ژئوسنتتیک (Geosynthetict)

کلمه ژئوسنتتیک از دو قسمت "ژئو" (Geo) و "سنتتیک" (Synthetic) تشکیل گردیده است.

ژئوتکستایل (geotextile)

ژئوگرید (geogrid)

ژئوممبران (geomembrane)

ژئونت (geonet)

جی سی ال یا ژئوسنتتیک کلی لاینر (geosynthetic clay liner)

ژئوفوم (geofoam)

ژئوسل (geocell)

ژئوکامپوزیت (geocomposite)





10) پایش دیواره های گود (Monitoring)

به طور خلاصه می توان گفت: مجموعه اقداماتی که به وسیله ابزار دقیق، جهت رفتار سنجی و بررسی حرکات یک سازه بزرگ مانند سد، پل، مخازن نفتی، سازه های مجاور گودبرداری و ... با دقت بسیار زیاد و با استفاده از مشاهدات و محاسبات ژئودتیک انجام می گردد را میکروژئودزی می نامند.

ازجمله نتایج استفاده از سیستم های ابزاردقیق جهت پایش و رفتارسنجی (پایدارسازی گودهای عمیق) می توان به موارد ذیل اشاره نمود:



کاهش هزینه ها

تقلیل ضرایب اطمینان

تغییر در طرح

کنترل روند و روش عملیات اجرایی

ایمنی

علاوه بر بحث پایش، کنترل کیفیت اجزای سازه نگهبان در حین اجرا نیز اهمیت ویژه ای دارد. از موارد کنترلی اجرای سازه نگهبان می توان به آزمایشات کنترل کیفیت بتن و میلگرد اشاره نمود.

آزمایش های کنترلی و کنترل های حین اجرا شامل اجزای مختلف سازه نگهبان مانند میخ و مهارهای کششی نیز می گردد. انواع آزمایش های کششی بارگذاری، سیکل های بارگذاری و باربرداری، تست خزش و بارگذاری تا حد نهایی از این دست آزمایشات می باشند.































                شرکت ايستا سازه
 با تکيه بر دانش فني و سوابق مديران خود در مهندسي و ساخت پروژه هاي عمراني و با هدف توسعه و گسترش فناوري نوين و تکنيکهاي روز دنيا در زمينه مديريت، طراحي، ساخت و اجراي پروژه هاي عمراني شکل گرفته است.

اين شرکت با برخورداري از نيروهاي جوان ، مجرب، خلاق و نوآور، با تکيه بر تخصص و صداقت در کار و بهره گيري از آخرين دستاوردهاي علمي و تکنولوژيکي درصدد ارائه خدمات مهندسي در گستره وسيعي از زمينه هاي مهندسي عمران مي باشد.

دانش علمی و فنی در کنار تجربه ی اجرایی، مدیریتی و قراردادی، تیم فنی مهندسی “ایستاسازه” را به گروهی قابل اعتماد، جهت واگذاری کلیه مراحل برنامه ریزی، طراحی، اجرا و نیز مدیریت و نظارت راهبردی پروژه های عمرانی – ژئوتکنیکی تبدیل و انجام موفقیت‌آمیز بسیاری از پروژه‌های متنوع طرح و اجرای پایدارسازی و بهسازی خاک را تضمین نموده است.
