رپورتاژ آگهی/ کندانسور استیل با هدف تبادل گرما به عنوان یک مبدل حرارتی طراحی میشود که جهت ساخت اینگونه کندانسور در انواع مختلف از فلز استیل 304 و 316 استفاده میگردد. انواع کندانسور یا چگالنده جزء تجهیزاتی هستند که امروزه برای پایین آوردن دمای سیالات متفاوت نظیر آب داغ، روغن، الکل، گازوئیل، گازهای مبرد فریونی، هوای گرم، بنزین و... در صنایع صنعتی بسیاری با دو متریال سازنده مس و استیل بکار برده میشوند. به عبارتی Steel condenser بعد کندانسور لوله مسی تحت عنوان تجهیزات پرکاربرد حرارتی برودتی داخل صنعت و تهویه مطبوع محبوبیت دارد. فلز استیل همانند هر مواد دیگری دارای مزایا همینطور معایب خاصی میباشد. اینکه چه نوع چگالندهای با کدام جنس جهت استفاده سفارش دهید را باید حتما از یک کارشناس و شرکت معتبر مشاوره بگیرید. در این مقاله بطور خلاصه اطلاعاتی راجع به انواع کندانسور استیل جمع آوری شده است.
طراحی کندانسور استیل
تولید و طراحی تیپهای مختلف کندانسور با فلز استیل همانند جنس مسی باید مطابق استانداردهای جهانی توسط مهندسان فنی دارای دانش سیالات و بهترین نرم افزارهای محاسباتی صورت پذیرد. هنگام ساخت قطعات اینگونه تجهیزات مثل فن، کویل، موتور و... باید مرغوب ترین مواد اولیه بکار برده گردد تا عمر مفید سیستم کندانسور افزایش یابد همچنین بتواند طی سرعت بالا عمل انتقال حرارت را انجام دهد. مهمترین بخش طراحی انواع چگالنده Steel قسمت تولید کویل حرارتی آن میباشد. فلذا تعداد هر لوله در ردیف، تراکم فین درهر اینچ، قطر و ضخامت لولهها، سایز آنها، نوع فین استفاده شده جزء موارد مهم طراحی محسوب میگردد. علاوه بر اینها محاسبات قسمت هوارسانی نیز حائز اهمیت است. بنابراین مدل فن، تعداد بلیدها، قطر و نحوه قرارگیری پروانه داخل کندانسور مهم خواهد بود. همچنین بهتر بوده الکتروموتور بین برندهای معروفی مثل زیمنس یا موتوژن که طول عمر بالایی دارد، انتخاب شود.

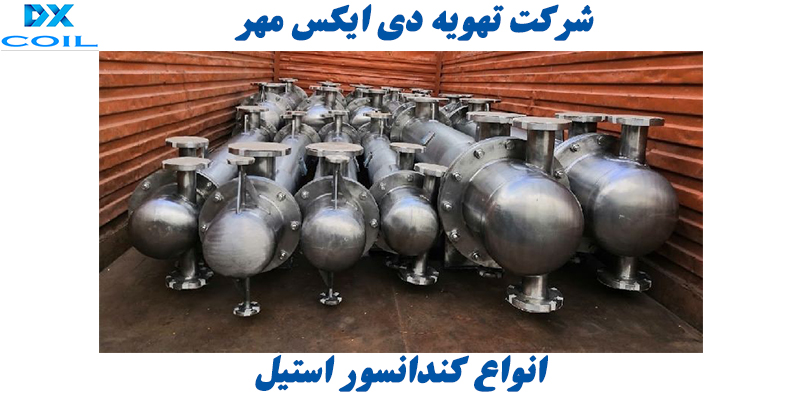

انواع کندانسور استیل
باید یاد آور شد که عملکرد انواع کندانسور تیپ استیل در راستای کاهش دمای سیالات میباشد. گاهی بنابر نوع سیال هدف، آلیاژ سازنده چگالنده متفاوت طراحی میشود ولیکن در کل تمام چگالندهها از جنس مس یا استیل ساخته میگردند. کندانسور Steel نیز مثل مدل مسی بر اساس نوع ساختار، نحوه عملکرد، کاربرد انواع ذیل را تشکیل میدهد :
کندانسور استیل هوایی : چگالنده هوایی یا هوا خنک در انواع عمودی، افقی، وی تایپ طراحی و تولید میگردد. سه تیپ نام برده هر کدام جهت خنک کاری سیالی مخصوص قابل استفاده خواهند بود. بهتر است قبل سفارش دستگاه احتیاجی خود با کارشناسان شرکت dx مشورت نمایید. آنها طبق اطلاعات دریافتی کندانسور مورد نیاز شما را طراحی میکنند تا سیستمی مناسب با محیط خود خریداری نمایید. بهترین نوع فین برای ساخت کویل انواع کندانسور هوایی استیل، تیوب اسپیرال میباشد زیرا سطح مقطع و انتقال حرارت را افزایش میدهد فلذا فین پلیت توصیه نمیشود. مدار بندی کویل فاقد U بوده و دارای طراحی کاور پلیت است که مثل جنس لولهها از آلیاژ استیل سه میلی متر به بالا قابلیت ساخت داراست.

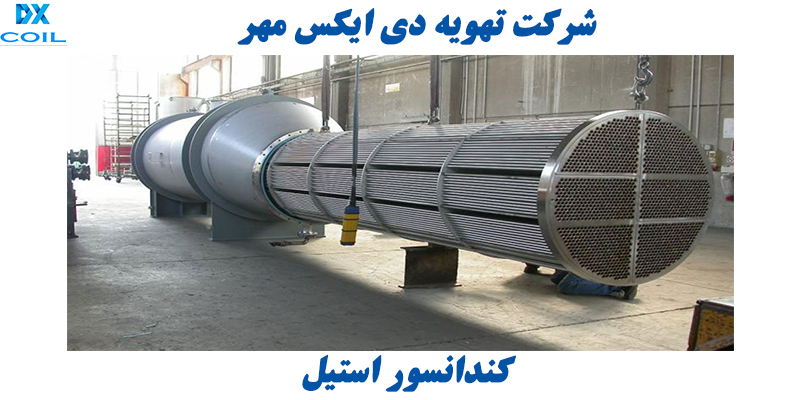

چگالنده آبی استیل : در حال حاضر بکارگیری انواع کندانسور استیل یا مسی آب خنک رواج بسیاری دارد. میان مدلهای مختلف چگالنده آبی نوع شل اند تیوب محبوبیت بیشتری داراست. شل تیوب باید از استیل گالوانیزه یا لوله فولادی مانیسمان بدون درز تولید شود مخصوصا اگر سیال بخار داغ باشد. همچنین لولههای داخلی تیوب باندل با متریال Steel 304 یا 316 ساخته میشود که مانع سوراخ شدن لوله خواهد شد. اندازه استاندارد جهت ساخت لولهها سایز 1.2 تا 3.4 اینچ در ضخامت 2.5 میلیمتر میباشد.
کندانسور استیل تبخیری : مدل تبخیری ترکیبی از دو تیپ آبی و هوایی است فلذا به همین علت تبادل گرمای بهتری خواهد داشت. این نوع دارای انواع فریونی و آمونیاکی بوده که بیشترین کاربرد را در سردخانهها داراست. کندانسور ترکیبی تبخیری استیل ویژگیهای مثبتی مثل بازدهی حرارت بسیار و راندمان کاری استاندارد دارد. طبق درخواست مشتری بدنه این چگالنده میتواند یکی از سه مواد استیل، فایبرگلاس، گالوانیزه باشد. همچنین ارتفاع کندانسور تبخیری زیاد بوده (حدود سه متر) بنابراین میتواند چندین مدار خنک کننده همراه تعداد زیادی کویل مسی و Steel داشته باشد.
نکته 1 : اگر محیط اسیدی بوده و سیال دارای حساسیت بالایی باشد نمیتوان مس یا لولههای فولادی استفاده نمود. زیرا موجب خرابی لولهها میشود پس باید حتما فلز استیل را جهت ساخت بکار برد.
نکته 2 : استیل قیمت بالاتری نسبت به سایر آلیاژها دارد فلذا برای تولید انواع کندانسور کمتر استفاده میگردد اما چنانچه سیال خاص باشد استفاده از Steel هزینههای جانبی و تعمیرات بعدی را کاهش میدهد.
نکته 3 : باید حتما انواع کندانسور با استیل نگیر 304، 316، 324 ساخته گردد تا مورد تایید استاندارد جهانی واقع شود.
نکته 4 : بنابر محل قرارگیری چگالنده استیل مشمول دو دسته نصب شده روی شاسی و مدلی که دور از کمپرسور جای داده میشود، تقسیم میگردد. نصب کندانسور با انجام عملکرد بطور دقیق رابطه مستقیم دارد فلذا حتما باید طبق اصول معینی توسط افراد ماهر نصب و راه اندازی دستگاه انجام گردد.
قطعات کندانسور استیل
قطعات چگالنده دارای بدنه استیل دقیقا مشابه نوع مسی است با این تفاوت که جنس سازنده استراکچر و لولهها فرق دارد. اصلی ترین اجزای سازنده کندانسور استیل شامل قطعات ذیل میشوند :
استراکچر و شاسی : بدنه جزء قطعات اصلی چگالنده برای ایجاد ارتفاع مناسب از سطج زمین و نگهداری دیگر اجزا است.
فریم تیوب شیت : فریم با ورق st 37 و st 44 طراحی شده که ضخامت صفحات تیوب شیت طبق کوچکی یا بزرگی چگالنده بین 1.1 تا 3 MM خواهد بود.
فن : پروانه جهت تشکیل جریان هوای مستقیم درون کندانسور هوایی، بهبود عملکرد سیستم، بالا بردن راندمان سرد سازی جزء اجزای اصلی کندانسینگ میباشد.
هدر : کلکتور داخل چگالنده استیل آب گرم یا گاز مبرد را پخش میکند که از متریال مس و گالوانیزه ساخته میشود. بنابر طراحی کندانسینگ مدار بندی شده لولهها همراه آرایشی مشخص به هدر وصل میگردند.
موتور : الکتروموتور جزء قطعات تکمیل کننده تجهیز هوارسانی کندانسور است. معمولا برای سیستم چگالنده هوا خنک الکتروموتور صنعتی با ip 55 و ip 54 دارای دورهای 900 یا 1400 RPM استفاده میشود.

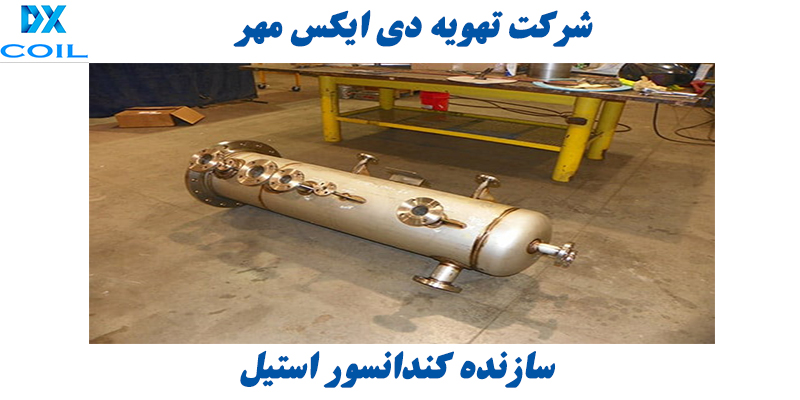

شرکت تهویه دی ایکس مهر تحت عنوان سازنده کندانسور استیل ارائه دهنده اینگونه تجهیزات با ضمانت نامه 24 ماهه و خدمات ده ساله بعد فروش میباشد.
